RBSE Class 10th 2019 Electrical & Electronics-V-109-2019
Scroll through the Previous Year Papers pages for Electrical & Electronics-V-109-2019 (2019).
Rajasthan Board Class 10th Electrical & Electronics-V-109-2019 2019 solved Previous Year Question Papers

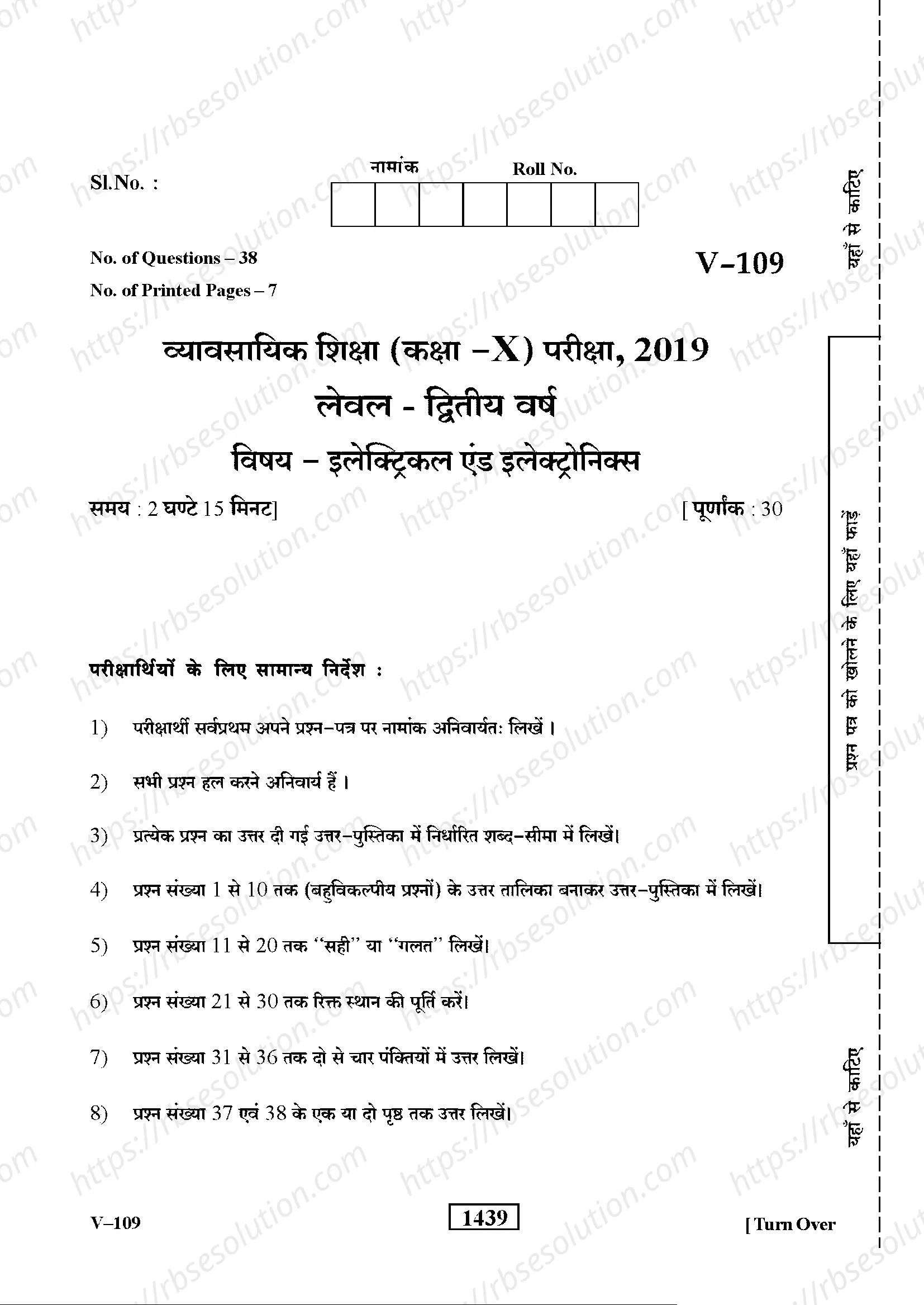

व्यावसायिक शिक्षा (कक्षा – X) परीक्षा, 2019
लेवल - द्वितीय वर्ष
विषय - इलेक्ट्रिकल एंड इलेक्ट्रोनिक्स
समय : 2 घण्टे 5 मिनट | पूर्णांक : 30
No. of Questions — 38 | No. of Printed Pages — 7
परीक्षार्थियों के लिए सामान्य निर्देश :
- परीक्षार्थी सर्वप्रथम अपने प्रश्न-पत्र पर अनुक्रमांक (Roll No.) अनिवार्यतः लिखें।
- सभी प्रश्न हल करने अनिवार्य हैं।
- प्रत्येक प्रश्न का उत्तर दी गई उत्तर-पुस्तिका में निर्धारित शब्द-सीमा में लिखें।
- प्रश्न संख्या 1 से 10 तक (बहुविकल्पीय प्रश्नों) के उत्तर तालिका बनाकर उत्तर-पुस्तिका में लिखें।
- प्रश्न संख्या 11 से 20 तक “सही” या “गलत” लिखें।
- प्रश्न संख्या 21 से 30 तक रिक्त स्थान की पूर्ति करें।
- प्रश्न संख्या 31 से 36 तक दो से चार पंक्तियों में उत्तर लिखें।
- प्रश्न संख्या 37 एवं 38 के एक या दो पृष्ठ तक उत्तर लिखें।
V - 109 | SLNo. : TTLELIL LL
यहाँ से काटिए | प्रश्न पत्र को खोलने के लिए यहाँ काटिए | यहाँ से काटिए
खण्ड-क
I सही विकल्प चुनें : [1×5=5]
1) स्वचालित इलेक्ट्रिक आयरन में कपड़ों की आवश्यकता के अनुसार ताप को नियंत्रित करने के लिए प्रयुक्त होता है -
- (a) हीटिंग एलिमेंट
- (ब) सप्लाई कॉर्ड
- (स) थर्मोस्टेट
- (द) प्रेशर प्लेट
थर्मोस्टेट एक स्वचालित ताप नियंत्रण उपकरण है जो इलेक्ट्रिक आयरन में ताप को नियंत्रित करता है।
2) इलेक्ट्रिक बेल किस प्रभाव पर कार्य करती है?
- (अ) चुम्बकीय प्रभाव
- (ब) रासायनिक प्रभाव
- (स) ऊष्मीय प्रभाव
- (द) सौर प्रभाव
इलेक्ट्रिक बेल विद्युत धारा के चुम्बकीय प्रभाव पर कार्य करती है, जिसमें विद्युत चुम्बक का उपयोग होता है।
3) इलेक्ट्रिक बेल में हथौड़े को किस पर मारने से ध्वनि पैदा होती है?
- (अ) मेटल गोंग
- (ब) आर्मेचर
- (स) बॉडी
- (द) इलैक्ट्रोमैग्नेट
इलेक्ट्रिक बेल में हथौड़ा मेटल गोंग पर प्रहार करता है, जिससे ध्वनि उत्पन्न होती है।
4) ट्यूब लाइट सामान्यतः उपलब्ध होती है :
- (अ) 10 वॉट से 5 वॉट तक
- (ब) 5 वॉट से 20 वॉट तक
- (स) 18 वॉट से 40 वॉट तक
- (द) 50 वॉट से 70 वॉट तक
सामान्यतः ट्यूब लाइट 18 वॉट से 40 वॉट तक की रेंज में उपलब्ध होती है।
5) ट्रॉसफॉर्मर की कोर किस धातु की बनी होती है?
- (अ) कॉपर
- (ब) एल्युमिनियम
- (स) ब्रोंज
- (द) सिलिकॉन स्टील
व्याख्या: ट्रांसफॉर्मर की कोर सिलिकॉन स्टील की बनी होती है क्योंकि इसमें उच्च चुंबकीय पारगम्यता और कम एड़ी धारा हानि होती है, जो ऊर्जा दक्षता बढ़ाती है।
6) सोलर सेल किस पदार्थ का बना होता है?
- (अ) धातु
- (ब) सेमी कन्डक्टर
- (स) इन्सुलेटर
- (द) फेरो मैटेरियल
व्याख्या: सोलर सेल अर्धचालक (सेमीकंडक्टर) पदार्थ जैसे सिलिकॉन से बना होता है, जो प्रकाश ऊर्जा को विद्युत ऊर्जा में बदलता है।
7) इमरजेंसी ट्यूब लाईट सर्किट में इन्वर्टर सर्किट किस सप्लाई को बदलता है?
- (अ) ए.सी. को डी.सी. में
- (ब) डी.सी. को ए.सी. में
- (स) ए.सी. को ए.सी. में
- (द) डी.सी. को डी.सी. में
व्याख्या: इमरजेंसी ट्यूब लाइट में इन्वर्टर सर्किट बैटरी से प्राप्त डी.सी. (DC) सप्लाई को ए.सी. (AC) में बदलता है ताकि ट्यूब लाइट चल सके।
8) भारतीय मानक के अनुसार सभी पंखों को जमीन से कितनी ऊँचाई पर लगाना चाहिए?
- (अ) 6 फीट
- (ब) 7 फीट
- (स) 8 फीट
- (द) 9 फीट
व्याख्या: भारतीय मानक (IS) के अनुसार, पंखों को जमीन से कम से कम 8 फीट की ऊँचाई पर लगाना चाहिए ताकि सुरक्षा और उचित वायु संचार सुनिश्चित हो सके।
प्रश्न 9
स्विच को सदा कौनसी तार से जोड़ा जाना चाहिए?
- (अ) न्यूट्रल
- (ब) लाइव
- (स) अर्थ
- (द) नाइक्रोम
व्याख्या: स्विच को हमेशा लाइव (फेज) तार में जोड़ा जाता है ताकि स्विच बंद होने पर सर्किट पूरी तरह से डिस्कनेक्ट हो जाए और उपकरण में करंट न रहे।
प्रश्न 10
हॉट प्लेट किस सिद्धान्त पर कार्य करती है?
- (अ) हीटिंग प्रभाव
- (ब) चुम्बकीय प्रभाव
- (स) रासायनिक प्रभाव
- (द) सौर प्रभाव
व्याख्या: हॉट प्लेट विद्युत धारा के तापीय (हीटिंग) प्रभाव पर कार्य करती है, जिसमें प्रतिरोधक तार से गुजरने वाली धारा ऊष्मा उत्पन्न करती है।
खण्ड-ख
निम्नलिखित कथनों के लिए 'सत्य' या 'असत्य' लिखिए :
-
जूल के नियमानुसार H = I²Rt पर कैलोरी मान होता है।
उत्तर: सत्य
व्याख्या: जूल के नियम के अनुसार, उत्पन्न ऊष्मा H = I²Rt (जूल में) होती है, और 1 कैलोरी = 4.184 जूल होता है।
-
इलेक्ट्रिक बेल में गोंग एल्युमिनियम का बना होता है।
उत्तर: असत्य
व्याख्या: इलेक्ट्रिक बेल का गोंग सामान्यतः स्टील या पीतल का बना होता है, एल्युमिनियम का नहीं।
-
4 फीट की फ्लोरोसेंट ट्यूब लाइट सामान्यतः 20 वाट क्षमता की होती है।
उत्तर: सत्य
व्याख्या: 4 फीट (लगभग 1.2 मीटर) की मानक फ्लोरोसेंट ट्यूब लाइट की सामान्य क्षमता 20 वाट होती है।
-
फ्लोरोसेंट ट्यूब लाइट के श्रेणी क्रम में चोक को जोड़ा जाता है।
उत्तर: सत्य
व्याख्या: फ्लोरोसेंट ट्यूब लाइट में चोक (गिट्टी) को ट्यूब के साथ श्रेणीक्रम में जोड़ा जाता है ताकि धारा को सीमित किया जा सके और स्टार्टिंग वोल्टेज प्रदान किया जा सके।
-
ट्रांसफॉर्मर एक स्थैतिक (स्थिर) मशीन है।
उत्तर: सत्य
व्याख्या: ट्रांसफॉर्मर एक स्थैतिक विद्युत मशीन है क्योंकि इसमें कोई घूमने वाला भाग नहीं होता, यह केवल चुंबकीय प्रेरण के सिद्धांत पर कार्य करता है।
-
सौर सेल एक प्रदूषणकारी स्रोत है।
उत्तर: असत्य
व्याख्या: सौर सेल एक स्वच्छ और नवीकरणीय ऊर्जा स्रोत है, जो प्रदूषण उत्पन्न नहीं करता। यह सूर्य के प्रकाश को सीधे विद्युत ऊर्जा में परिवर्तित करता है।
खण्ड-ग
निर्देश: रिक्त स्थानों की पूर्ति कीजिये : [10 × ½ = 5]
-
इलेक्ट्रिक आयरन की प्रेशर प्लेट ................. की बनी होती है।
उत्तर: एल्युमिनियम या स्टील (प्रायः एल्युमिनियम मिश्रधातु) -
इलेक्ट्रिक गीजर का थर्मोस्टेट हीटिंग एलीमेंट के ................. में कनेक्ट किया जाता है।
उत्तर: श्रेणीक्रम (सीरीज) -
ट्यूब लाईट के स्टार्टर में ................. गैस भरी जाती है।
उत्तर: नियॉन (Neon) गैस -
ट्रॉसफॉर्मर में ................. का मान बदलता नहीं है।
उत्तर: आवृत्ति (Frequency) -
ब्रिज रेक्टिफॉयर में डायोड़ों की संख्या ................. होती है।
उत्तर: चार (4)
पूर्व प्रश्न (सत्य/असत्य)
-
इमरजेंसी लाईट में बैट्री लगी होती है।
उत्तर: सत्य (True) – आपातकालीन लाइट में बैटरी का उपयोग बिजली जाने पर प्रकाश के लिए किया जाता है। -
एस.सी.बी. (MCB) एक सुरक्षा युक्ति है।
उत्तर: सत्य (True) – MCB (Miniature Circuit Breaker) एक सुरक्षा उपकरण है जो ओवरलोड या शॉर्ट सर्किट पर सर्किट को तोड़ देता है। -
मिक्सर व ग्राइन्डर में यूनिवर्सल मोटर प्रयुक्त की जाती है।
उत्तर: सत्य (True) – मिक्सर और ग्राइंडर में उच्च गति के लिए यूनिवर्सल मोटर का उपयोग किया जाता है। -
ओपन सर्किट फॉल्ट होने पर हॉट प्लेट में झटका लगता है।
उत्तर: असत्य (False) – ओपन सर्किट फॉल्ट में करंट प्रवाह नहीं होता, इसलिए झटका नहीं लगता। झटका शॉर्ट सर्किट या अर्थ फॉल्ट में लगता है।
खण्ड-ग (Section-C)
-
सौर सेल को फोटोवोल्टिक सेल भी कहा जाता है।
सौर सेल डी.सी. (D.C.) करंट उत्पन्न करता है।
-
रेक्टिफायर सर्किट (Rectifier circuit) ए.सी. आपूर्ति (A.C. supply) को डी.सी. आपूर्ति (D.C. supply) में परिवर्तित करते हैं।
-
अर्थिंग (Earthing/Grounding) का मुख्य उद्देश्य बिजली के झटके से सुरक्षा पाना है।
-
हॉट प्लेट का बेस माइका (Mica) या सिरेमिक (Ceramic) से बनाया जाता है।
खण्ड-घ (Section-D)
चार पंक्तियों में उत्तर दीजिए। (Answer in four lines.)
-
स्वचालित इलेक्ट्रिक आयरन को संक्षिप्त में समझाइये।
स्वचालित इलेक्ट्रिक आयरन (Automatic Electric Iron) में एक थर्मोस्टेट (Thermostat) लगा होता है जो तापमान को नियंत्रित करता है। जब आयरन का तापमान निर्धारित सीमा से अधिक हो जाता है, तो थर्मोस्टेट स्वचालित रूप से सर्किट को तोड़ देता है और बिजली की आपूर्ति बंद कर देता है। तापमान कम होने पर यह पुनः सर्किट को जोड़ देता है। इस प्रकार यह आयरन को ज़्यादा गर्म होने से बचाता है और बिजली की बचत करता है।
-
ट्रांसफॉर्मर क्या होता है? संक्षिप्त में समझाइये।
ट्रांसफॉर्मर (Transformer) एक विद्युत उपकरण है जो विद्युत चुम्बकीय प्रेरण (Electromagnetic Induction) के सिद्धांत पर कार्य करता है। इसका उपयोग ए.सी. वोल्टेज को बढ़ाने (Step-up) या घटाने (Step-down) के लिए किया जाता है। इसमें प्राथमिक और द्वितीयक कुंडलियाँ (Coils) होती हैं जो एक लोहे के कोर (Core) पर लपेटी जाती हैं। यह आवृत्ति (Frequency) को बदले बिना वोल्टेज और करंट को परिवर्तित करता है।
-
पॉवर सप्लाई में फिल्टर सर्किट क्या कार्य करते हैं?
पॉवर सप्लाई में फिल्टर सर्किट (Filter Circuit) का कार्य रेक्टिफायर से प्राप्त स्पंदनशील डी.सी. (Pulsating D.C.) को शुद्ध (स्मूथ) डी.सी. में बदलना होता है। यह ए.सी. रिपल (Ripple) को हटाकर एक स्थिर और निरंतर डी.सी. वोल्टेज प्रदान करता है। फिल्टर सर्किट में आमतौर पर कैपेसिटर (Capacitor) और इंडक्टर (Inductor) का उपयोग किया जाता है।
-
इमरजेंसी लाइट के भागों के नाम लिखिए।
इमरजेंसी लाइट (Emergency Light) के मुख्य भाग निम्नलिखित हैं:
- बैटरी (Battery) - ऊर्जा भंडारण के लिए
- चार्जर सर्किट (Charger Circuit) - बैटरी को चार्ज करने के लिए
- इन्वर्टर सर्किट (Inverter Circuit) - डी.सी. को ए.सी. में बदलने के लिए
- ट्यूब लाइट या एल.ई.डी. (Tube Light or LED) - प्रकाश स्रोत
- स्विच (Switch) - ऑन/ऑफ करने के लिए
-
यूनिवर्सल मोटर को संक्षिप्त में समझाइये।
यूनिवर्सल मोटर (Universal Motor) एक प्रकार की मोटर है जो ए.सी. और डी.सी. दोनों आपूर्तियों पर कार्य कर सकती है। इसमें स्टेटर (Stator) और रोटर (Rotor) दोनों पर कुंडलियाँ होती हैं जो श्रेणीक्रम (Series) में जुड़ी होती हैं। इसकी गति अधिक होती है और इसका उपयोग मिक्सर, ड्रिल मशीन, वैक्यूम क्लीनर आदि में किया जाता है। यह मोटर उच्च प्रारंभिक बलाघूर्ण (Starting Torque) प्रदान करती है।
-
हॉट प्लेट की शार्ट सर्किट जाँच प्रक्रिया को संक्षिप्त में समझाइये।
हॉट प्लेट (Hot Plate) की शार्ट सर्किट जाँच प्रक्रिया:
- सबसे पहले हॉट प्लेट को मेन सप्लाई से अलग कर दें।
- मल्टीमीटर (Multimeter) को ओम (Ω) रेंज पर सेट करें।
- मल्टीमीटर के प्रोब को हॉट प्लेट के प्लग के दोनों पिनों पर लगाएं।
- यदि मल्टीमीटर शून्य (0) या बहुत कम प्रतिरोध दिखाता है, तो इसका मतलब शार्ट सर्किट है।
- सामान्य स्थिति में हीटिंग एलिमेंट का प्रतिरोध कुछ ओम (जैसे 20-50 Ω) होना चाहिए।
- यदि अनंत (Infinite) प्रतिरोध दिखे तो सर्किट खुला (Open) है।
खण्ड-ह
एक से दो पृष्ठ में उत्तर दीजिए: [2×3=6]
37) रेक्टिफायर क्या कार्य करता है? हाफ वेव रेक्टिफायर का सर्किट संचालन आरेख बनाइए एवं संचालन प्रणाली को संक्षिप्त में समझाइए।
रेक्टिफायर का कार्य: रेक्टिफायर एक विद्युत उपकरण है जो प्रत्यावर्ती धारा (AC) को दिष्ट धारा (DC) में परिवर्तित करता है। यह डायोड का उपयोग करके AC सिग्नल के केवल एक अर्ध चक्र को पास करता है या दोनों अर्ध चक्रों को एक ही दिशा में परिवर्तित करता है।
हाफ वेव रेक्टिफायर का सर्किट आरेख:
AC इनपुट
|
(डायोड)
|
(लोड)
|
DC आउटपुट
संचालन प्रणाली:
- हाफ वेव रेक्टिफायर में एक डायोड श्रेणीक्रम में लोड से जुड़ा होता है।
- जब AC इनपुट का धनात्मक अर्ध चक्र आता है, तो डायोड अग्र अभिनत (forward biased) होता है और धारा प्रवाहित होती है।
- जब ऋणात्मक अर्ध चक्र आता है, तो डायोड पश्च अभिनत (reverse biased) होता है और धारा प्रवाहित नहीं होती।
- इस प्रकार आउटपुट पर केवल धनात्मक अर्ध चक्र प्राप्त होता है, जो स्पंदित DC होता है।
38) इंडक्शन कुकर क्या होता है? यह किस सिद्धांत पर कार्य करता है? समझाइए। इसके आठ भागों के नाम लिखिए।
इंडक्शन कुकर: इंडक्शन कुकर एक आधुनिक रसोई उपकरण है जो विद्युत चुम्बकीय प्रेरण के सिद्धांत पर कार्य करता है। यह बर्तन को सीधे गर्म करने के बजाय बर्तन में ही ऊष्मा उत्पन्न करता है।
कार्य सिद्धांत: यह फैराडे के विद्युत चुम्बकीय प्रेरण के सिद्धांत पर कार्य करता है। जब प्रत्यावर्ती धारा कुकर के अंदर कुंडली से गुजरती है, तो एक प्रत्यावर्ती चुम्बकीय क्षेत्र उत्पन्न होता है। जब इस क्षेत्र में एक लौहचुम्बकीय बर्तन रखा जाता है, तो बर्तन में भंवर धाराएँ (eddy currents) उत्पन्न होती हैं, जो बर्तन को गर्म करती हैं।
इंडक्शन कुकर के आठ भाग:
- कांच का टॉप प्लेट (Glass Top Plate)
- कॉपर कुंडली (Copper Coil)
- फेराइट कोर (Ferrite Core)
- पावर सप्लाई यूनिट (Power Supply Unit)
- कंट्रोल पैनल (Control Panel)
- तापमान सेंसर (Temperature Sensor)
- पंखा (Cooling Fan)
- सर्किट बोर्ड (Circuit Board)
